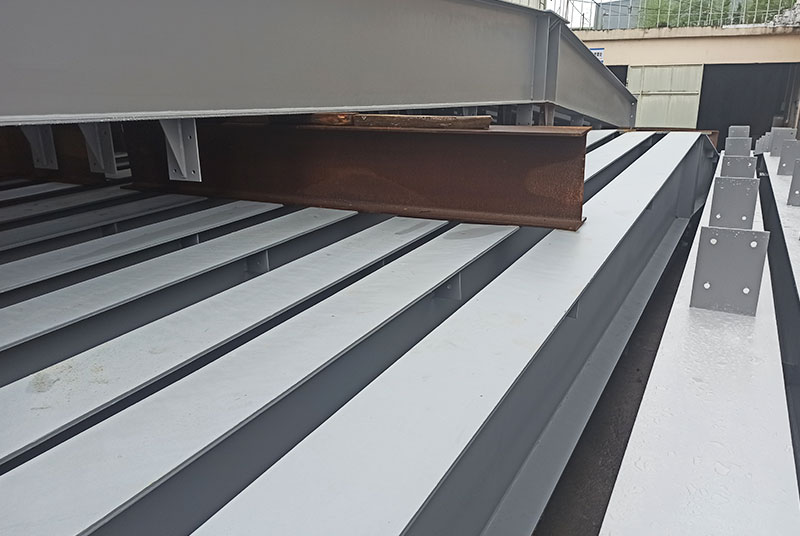

環(huán)氧富鋅底漆的附著力強，漆膜中鋅粉含量高，具有良好的陰極保護作用。但是環(huán)氧富鋅底漆在使用過程中，會出現(xiàn)這樣一種問題，即涂裝沒多久的漆膜表面又開始生銹了，這是怎么一回事呢？下面一起來看看杭州油漆廠家是怎么說的！
一、環(huán)氧富鋅底漆返銹與油漆質(zhì)量有關(guān)
環(huán)氧富鋅底漆的鋅粉含量和環(huán)氧樹脂的含量，直接影響到它的防腐性。鋅粉含量不足，漆膜不能起到良好屏蔽作用，水分容易滲透到鋼材引起返銹。而環(huán)氧樹脂的含量不夠，容易造成油漆附著力下降。
所以我們客戶在購買環(huán)氧富鋅底漆時，要注意辨別。一般來說，只要購買正規(guī)廠家的合格產(chǎn)品，業(yè)務(wù)人員都會根據(jù)實際情況來推薦合適的含鋅量產(chǎn)品，這樣可以避免出現(xiàn)質(zhì)量問題。
二、環(huán)氧富鋅底漆返銹與施工有關(guān)
俗話說 “三分油漆七分施工”，說明施工因素對于油漆的最終防護效果是比較重要的。以下幾種情況容易造成環(huán)氧富鋅底漆返銹：
（1）空氣濕度大于85% 的環(huán)境下噴涂環(huán)氧富鋅底漆。濕度太高時，鋼鐵表面會形成一層肉眼不可見的冷凝水汽，在此情況下施工，很容易返銹。
（2）環(huán)氧富鋅防銹漆施工對表面清潔度的要求是沖砂Sa2.5，打磨的話是ST3級，未達到要求易產(chǎn)生返銹現(xiàn)象。
（3）用海砂進行噴砂處理，海沙含鹽分（氯離子），造成電化學(xué)腐蝕。或者噴砂前鋼材未進行清洗除鹽分處理，所用的鋼砂經(jīng)多次使用后，每次從鋼材表面帶入少量鹽分，鋼砂鹽分含量超標。
（4）漆膜厚度太薄。一般來說漆膜厚度不應(yīng)小于40微米，室外鋼結(jié)構(gòu)防腐建議漆膜厚度60微米，重要建筑需80-120微米。
以上就是環(huán)氧富鋅底漆返銹的原因分析了，如果您需要技術(shù)指導(dǎo)或有采購需求，歡迎聯(lián)系我們：153-3651-7383（陳經(jīng)理）。
主營產(chǎn)品：氟碳漆、環(huán)氧漆、丙烯酸聚氨酯漆、氯化橡膠漆、環(huán)氧地坪漆、耐高溫漆、環(huán)氧富鋅底漆、防火涂料、水性漆、彩鋼瓦翻新漆等。
返回主頁
品牌咨詢熱線：
